MPC5748G参考设计

2022-11-07

次

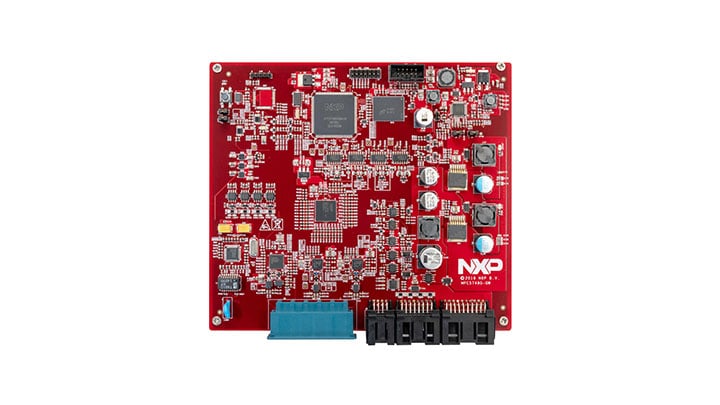

MPC5748G-GW-RDB是提供A样本(如以太网网关ECU)的参考设计板，支持安全的无线(OTA)管理和功能安全，以帮助加快网关产品的开发和生产。

基于32位Power Architecture®MPC5748G超可靠微控制器，MPC5748G-GW-RDB提供最多3个e200内核、硬件安全模块(HSM)、多个通信接口和灵活的存储器选项

采用双Power Architecture®e200z4内核@ 160 MHz和单Power Architecture e200z2内核@ 80 MHz的32位MCU
6 MB嵌入式闪存, 768 KB SRAM
8个CAN FD(12个带SPI的扩展)，2个FlexRay，7个LIN
2个AVB以太网(带交换机)

ISO 26262最高 ASIL B和AEC-Q100 2级MPC5748G MCU
ISO 26262 ASIL B S32K144，作为子MCU（提高此RDB的ASIL级别）
ISO 26262最高ASIL D安全电源SBC，具有可配置和可编程的输出，为内核处理器和各种外设提供电源
ISO 26262最高ASIL A和AEC-Q100 2级SJA1105Q 5端口第2层存储和转发以太网交换机，每个都可配置为MII、RMII、RGMII。支持AVB、TSN和确定性以太网。还支持端口镜像和VLAN
完全符合汽车标准的TJA1100和TJA1102以太网PHY，带汽车级EMC/ESD的100 Mbps OABR PHY
TJA1043和TJA1044GT CAN PHY支持高达5 Mbps的CAN FD，具有睡眠/唤醒功能
嵌入式硬件安全模块(HSM)，支持SHE和EVITA标准
故障管理和复位逻辑电路

应用

汽车电子

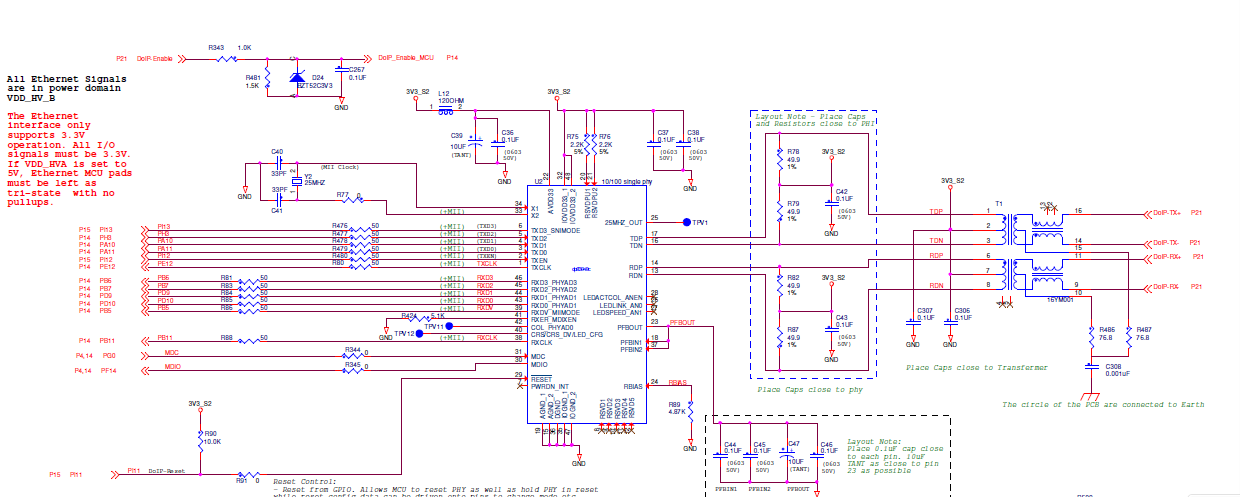

SIA1105QEL+DP83848C+16YM001
