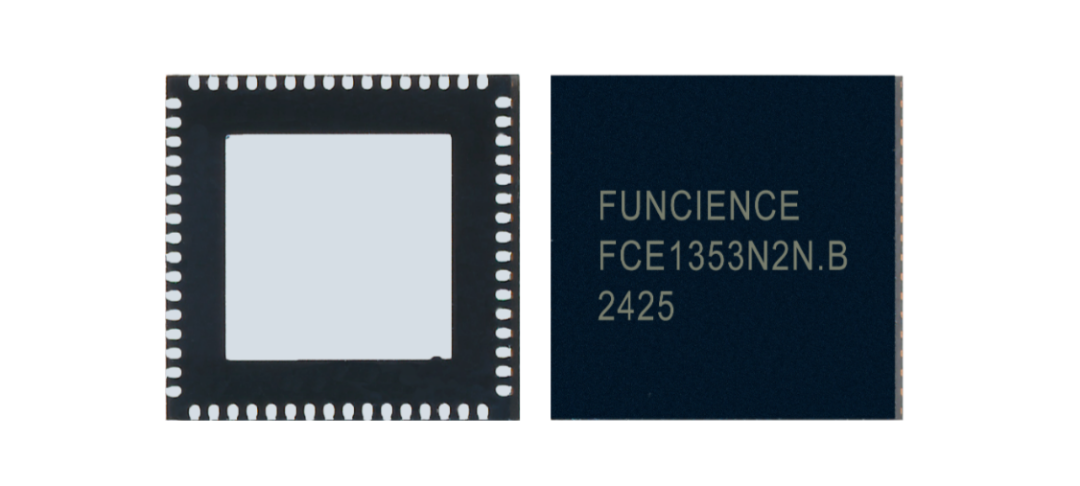

FCE1353是方芯推出的一款管脚兼容Microchip LAN9253的三端口ESC芯片。该芯片集成双以太网PHY，每个PHY均支持全双工100BASE-TX通信及HP Auto-MDIX功能，内置8KB双端口存储器（DPRAM）、8个SyncManager、8个现场总线存储器管理单元（FMMU）以及64位分布式时钟。其支持SPI/SQI、HBI等多种过程数据接口，能够满足客户对周期时间、集成度和系统成本的要求，为系统开发人员实现EtherCAT设备解决方案提供了高性价比的选择。

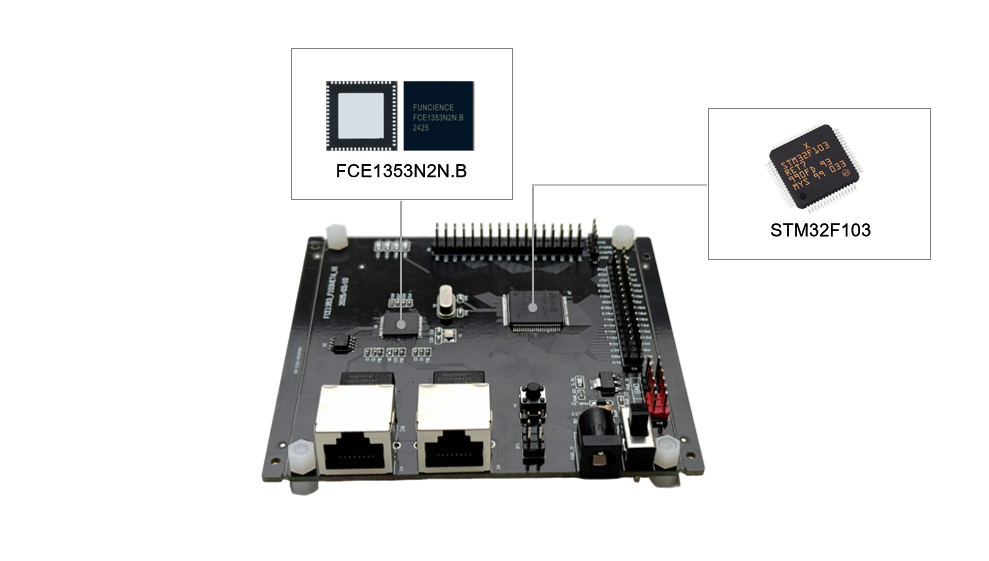

FCE1353_STM32F103 I/O功能开发板通过SPI接口与STM32F103连接，在MCU程序中实现了32个I/O接口（16路输入、16路输出），所有I/O引脚在开发板上全部引出，便于开发人员调试评估。该开发板基于EtherCAT协议实现高速实时通信，支持主站（如TwinCAT软件）直接配置与监控I/O状态，满足工业级通信需求

方案特点

• 采用FCE1353芯片内置双以太网PHY，无需外接PHY芯片，显著节省板级空间与成本；

• 采用标准SPI接口通信，SPI_CLK频率最高可达30MHz；

• MCU所有GPIO接口全部引出，支持灵活配置接线；

• 兼容主流PLC主站（如倍福、欧姆龙、汇川等），支持TwinCAT、Codesys等平台；

  方案示意图

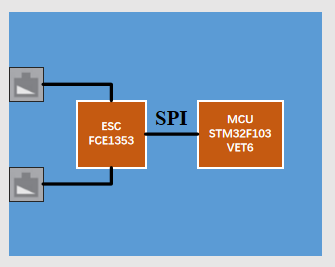

• 基于FCE1353芯片的扩展IO开发板框图：

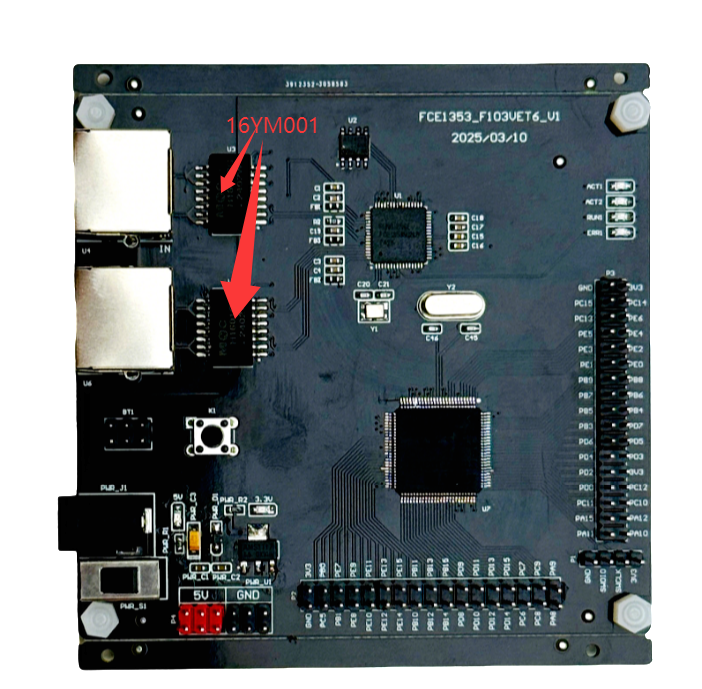

FCE1353_F103VET6_V1.1开发板由FCE1353与STM32F103VET6芯片构成，支持5V或3.3V供电。开发板配置两个RJ45网络接口（网络变压器16YM001采用独立结构，亦可选集成式YL2J011D接口），其中物理端口0作为EtherCAT网络输入端口连接主站；物理端口1可连接其他EtherCAT从站模块。MCU与FCE1353通过SPI连接，MCU程序实现32个IO接口（16路输入、16路输出）且全部引脚引出，同时预留SWD端口支持STM32F103程序烧录与在线调试。

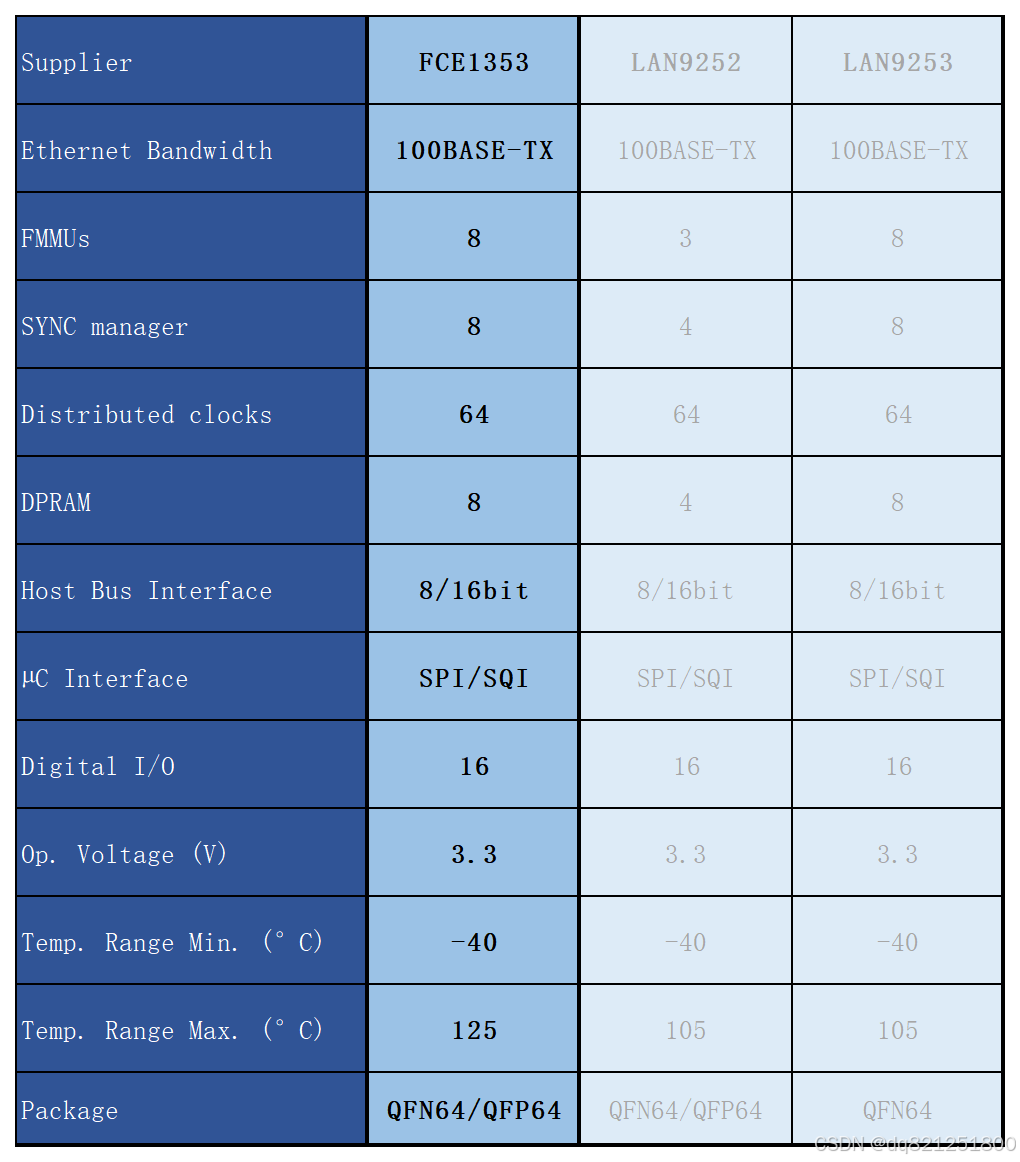

集成PHY的ESC芯片FCE1353与Microchip的LAN9252/9253 参数对比

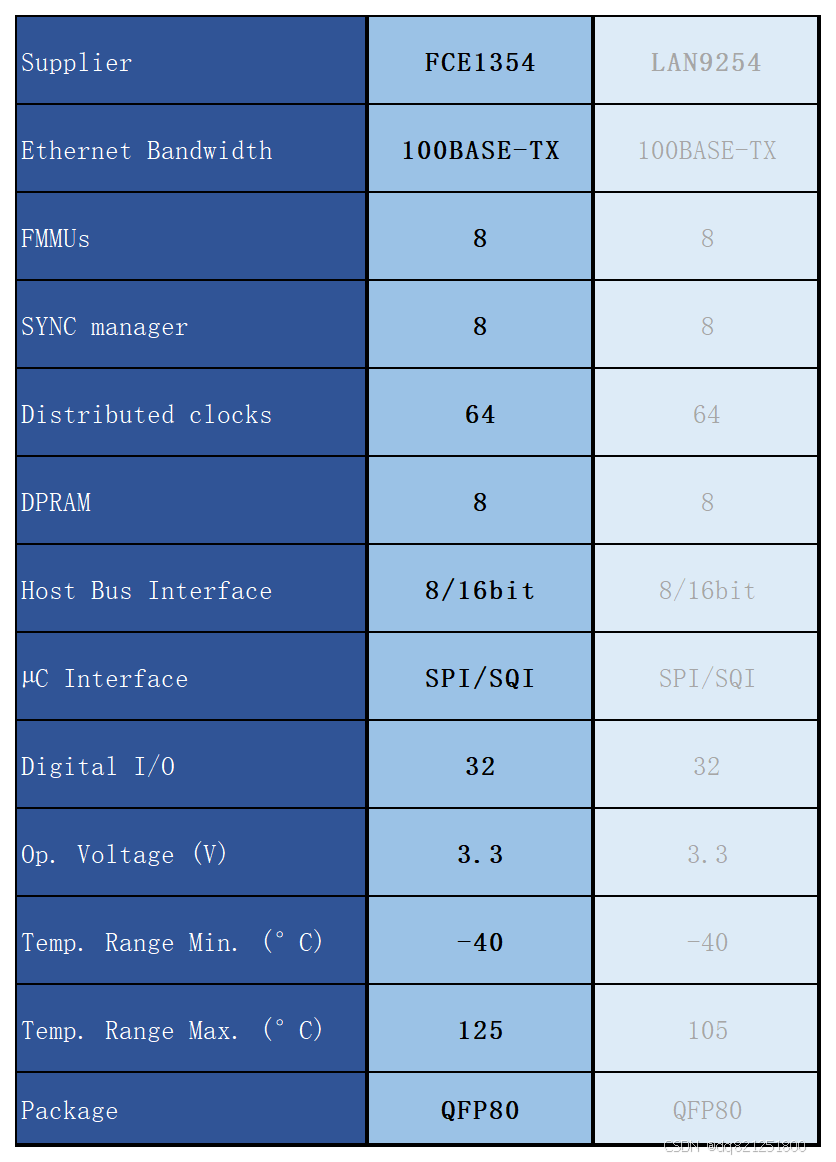

集成PHY的ESC芯片FCE1354与Microchip的LAN9254 参数对比
